自动化喷漆设备气动隔膜泵产品安装及注意事项

返回列表 作者: 东莞市鹏鲲自动化设备有限公司 编辑: 13712548388/18025257959 来源: WWW.PK316.COM 发布日期: 2019.03.27

3874c403f8f296b8d8d86dc9d93cd2f

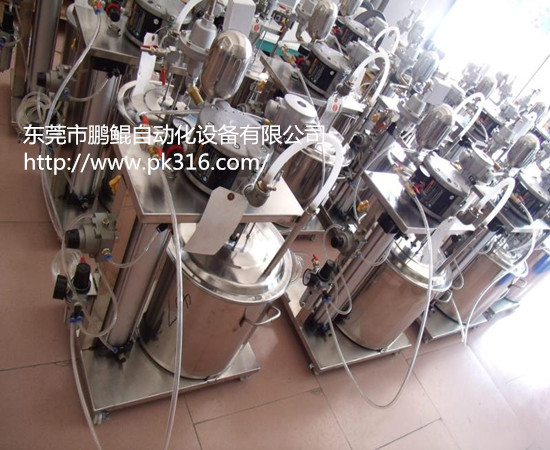

自动化喷漆设备气动隔膜泵 工作原理:隔膜泵靠压缩空气驱动。定向空气分配阀和导向阀,称为:“气室”,都设置在泵的中心部位。介质流动通过两个汇流管和外隔膜室,称为“介质室”。通常止回阀( 球型或片型 ) 都设置在每个外隔膜室的顶部或底部或共用一汇流管。这两个外隔膜室靠吸口和出口接头连接起来,泵是自吸的。

在操作中,空气分配阀交替控制每隔隔膜的增压。在每次冲程后,阀将自动变换位置,使空气得以切换至另一隔膜室,使两边隔膜室形成交替的吸液和压送冲程,隔膜在平行路径里移动,空气阀无油润滑油需求,这就是首选的运行方式;洁净、干燥的空气更能提高泵的性能。

介质通过泵时,止回阀一开一关这使得每个外隔膜室交替地填充和排出,止回阀对压力差做出反应。球阀止回阀可处理含小颗粒的介质,而片阀止回阀可以处理含接近管径尺寸大小软颗粒的介质。

当空气分配阀让压缩空气进入左隔膜室,隔膜受压往外推出,而形成压送冲程,在压送部内的介质即受力离开左面外隔膜室、止回阀、汇流管,而后由泵的出口流出,排出口位置可以是顶部、底部、或侧面。当左隔膜室受压推出时,隔膜连接杆在内部拖动右隔膜向内缩回止回阀充满流体,在这一循环动作完成后,空气分配阀将自动地变换位置,使空气切换至另一隔膜室,反向重复上述循环动作,即两边隔膜室将因此呈现交替性的压送及吸收液动作。

安装和启动

把泵放置在尽量靠近产品的地方,使吸入管线路最短、配置零件数量减少,不要减少管路规格。

为了延长隔膜寿命,要使泵尽量靠近被抽的液体,入口压力超过10英尺(3米) 液柱时需要安装一套缓压调整装置来延长隔膜寿命。

如果安装硬管道,在泵和管道之间要用短的软管来连接。软管可以减缓管道的振动和扭曲,推荐使用一个稳压罐来进一步减小流体中的脉冲。

自动化喷漆设备 气动隔 膜泵 供气:金属泵供气压力不得超过 125PSI8.6BAR ),塑料泵供气压力不得超过100PSI 6.9BAR)。将泵的进气口连接到有足够容量并且压力符合设计要求的气源上。如果供气线路是硬管道,在泵和管道之间连一短的软管来减少扭曲。除了空气进气的盖冒,空气进气管道、调压过滤器的重量也必须通过某种方法支撑。如果不支撑管道也许会损坏泵。必须安装压力调节阀来确保供气压力不超过规定的范围。

操作前须知

泵工作前,检察所有捆绑固定物以防松弛,将松的地方拧紧以免泄露,用随泵所附的卡中所介绍的方法固定。

进气和启动

启动时,空气阀打开约1/23/4圈。泵启动后,打开空气阀增加空气流量以达到要求的流量。

排气

如果膜片坏了,抽取的液体或气体会进入泵的空气口,被排入大气中,当抽取危险或有毒物质时,需要管道排到合适的地方作安全处理。

如果将泵沉入液体中工作,气体要从液面上被排出,排气管不能小于1"(2.45CM)。减少排气管尺寸会限制气体流量,降低泵的使用率。当物料水平面高于泵时,则排出口需在更高的地方以防出现虹吸现象。

在某种温度和湿度下,排出的气体有可能冻结起来,使用气体干燥能消除大部分此类问题。

使用后

如果用于输送易固化的物质,为了防止泵受损,每次使用后都要彻底清洗干净泵。(使用后,留在泵中的产品已变干或粘在泵上,这样在下次启动前会引起膜片和阀门产生问题)。在冰冻的温度下,不管任何情况使用后都必须把泵抽干。

关于气阀润滑的注意事项

泵的空气分配阀和导向阀都是按照无润滑油来设计的,这就是理想的工作状态。在有些情况下,如个人爱好或空气质量非常差,也可对压缩空气的供给进行润滑,压缩空气供给系统经适当润滑后,泵的空气系统业可随之工作,适当的润滑需要使用一个空气管线润滑器,设置成泵工作时空气每20SCFM输送一滴无清洁剂油,可查询泵的性能曲线图开定量。
